產品詳情
一、產品概述：
皮帶輸送機是一種輸送量大、運行費用低、使用范圍廣的輸送設備，按其支架結構有固定式和移動式兩種；按輸送材料有膠帶、塑料帶和鋼帶之分。輸送機的工作環 境溫度一般在－10℃－+40℃之間，要求物料溫度不超過70℃；耐熱橡膠帶可輸送120℃以下的高溫物料。物料溫度更高時不宜采用膠帶輸送機。當輸送具 有酸性堿性油類物質和有機溶劑等成分的物料時，需采用耐油、耐酸堿的橡膠帶或塑料帶。皮帶輸送機的帶寬有六種：500、650、800、1000、 1200和1400mm。用戶可根據皮帶輸送機的輸送高度，物料的種類、容量、輸送量、輸送長度等諸因素通過計算確定輸送機的布局以及所選用的膠帶寬度、 帆布層數和膠帶厚度.
二、主要技術參數：
TD75型通用固定皮帶輸送機輸送能力表
|
斷面形式
|
帶速 |
帶寬B（mm） |
|||||
|
500 |
650 |
800 |
1000 |
1200 |
1400 |
||
|
輸送能力G（t|h） |
|||||||
|
槽型 |
0.8 |
78 |
131 |
|
|
|
|
|
1.0 |
97 |
164 |
278 |
435 |
655 |
891 |
|
|
1.25 |
122 |
206 |
348 |
544 |
819 |
1115 |
|
|
1.6 |
156 |
264 |
445 |
696 |
1048 |
1427 |
|
|
2.0 |
191 |
323 |
546 |
853 |
1284 |
1748 |
|
|
2.5 |
232 |
391 |
661 |
1033 |
1556 |
2118 |
|
|
3.15 |
|
|
824 |
1233 |
1858 |
2528 |
|
|
4.0 |
|
|
|
|
2202 |
2996 |
|
|
平行 |
0.8 |
41 |
67 |
118 |
|
|
|
|
1.0 |
52 |
88 |
147 |
230 |
345 |
469 |
|
|
1.25 |
66 |
110 |
184 |
288 |
432 |
588 |
|
|
1.6 |
84 |
142 |
236 |
368 |
553 |
753 |
|
|
2.0 |
103 |
174 |
289 |
451 |
677 |
922 |
|
|
2.5 |
125 |
211 |
350 |
546 |
821 |
1117 |
|
三、皮帶輸送機功率選型表（供參考）（KW)
|
長度m
|
15 |
30 |
45 |
60 |
100 |
150 |
200 |
300 |
|
|
寬度
mm
|
500 |
1.0 |
1.3 |
1.7 |
2. |
3.2 |
4.6 |
8.0 |
11.1 |
|
650 |
1.3 |
1.9 |
2.4 |
2.8 |
4.6 |
9.2 |
11.5 |
16.0 |
|
|
800 |
1.9 |
2.9 |
3.6 |
4.3 |
9.7 |
14.0 |
17.5 |
24.3 |
|
注：以上功率估算的工作條件為正常濕度，水平帶速1m/s，物料容量1t/m3，動堆積角30°，一個空段清掃器，一個彈簧清掃器和一個導料槽并考慮加速阻力因素。每個犁式卸料器需功率約為B500：0.3kw；B650：0.35kw；B800：0.45kw。

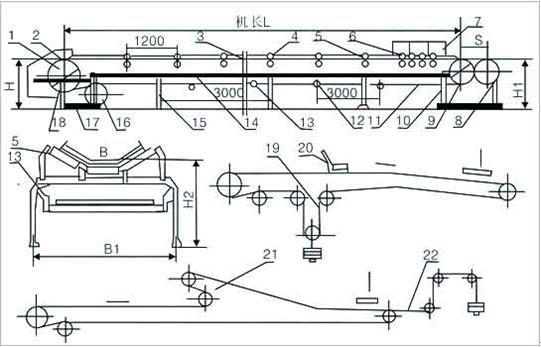

1、傳動滾筒；2、頭罩；3、輸送帶；4、槽型調心 托輥；5、槽型托輥；6、緩沖托輥；7、導料槽；8、螺旋拉緊裝置；9、改向滾筒；10、尾架；11、空段清掃器；12、下平調心托輥；13、下托 輥；14、中間架；15、中間支腿；16、改向滾筒；17、頭架；18、彈簧清掃器；19、垂直拉緊裝置；20、犁式卸料器；21、卸料車；22、車式拉 緊裝置
四、皮帶輸送機外形尺寸表
|
帶寬B(mm) |
500 |
650 |
800 |
1000 |
1200 |
1400 |
|
|
機身寬mm |
頭架 |
1000-1010 |
1150-1160 |
1410-1470 |
1610-1630 |
1860-1880 |
2120-2130 |
|
螺旋拉緊尾架 |
800 |
960 |
1180 |
1410 |
1660 |
1860 |
|
|
中間架B1 |
870 |
1020 |
1220 |
1440 |
1690 |
1860 |
|
|
帶面高mm |
都輪H |
800-2290 |
800-2315 |
800-2400 |
935-2500 |
950-2500 |
100-2500 |
|
尾輪H1 |
800 |
800 |
800 |
1000 |
1000 |
1000 |
|
|
中間段H2 |
800 |
800 |
800-1000 |
1000-1200 |
1000 |
1200 |
|
